アルミギア式サポートST型
2023/05/11 更新-

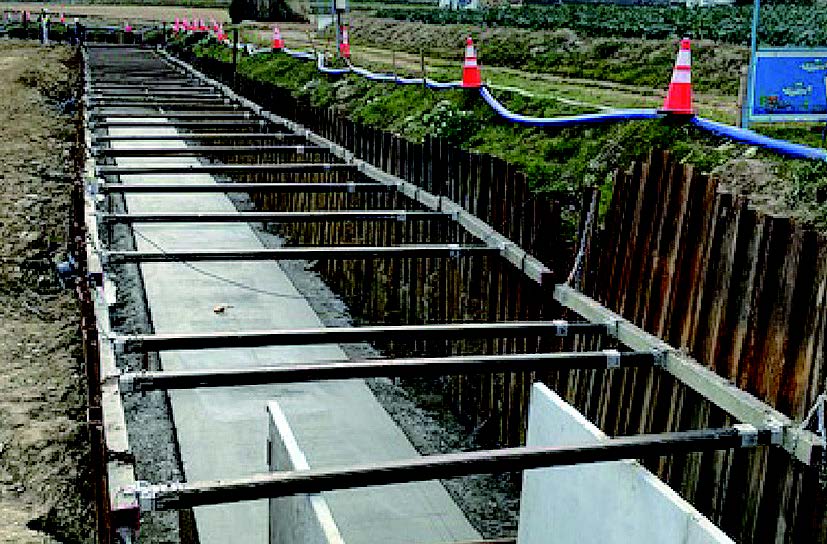

施工事例（河川改良工事）
-

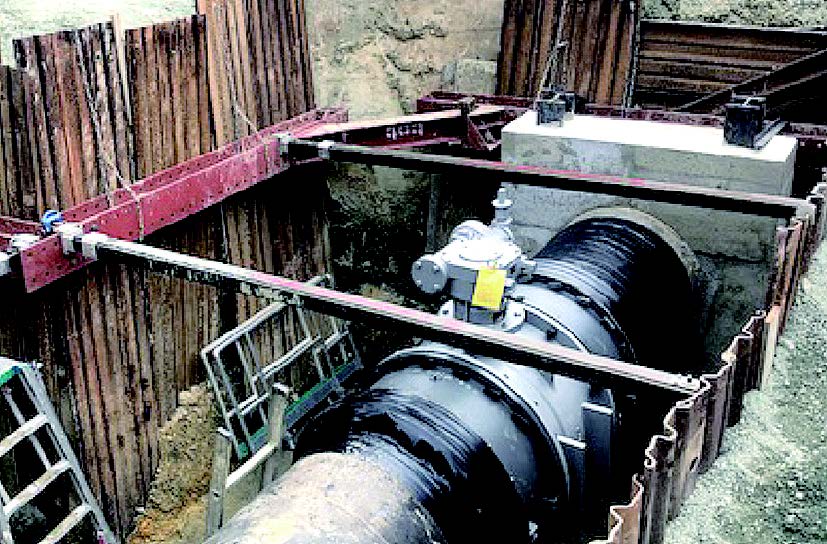

施工事例（送水管布設工事）
NETIS登録番号：KK-220063-A
概要
小規模土留支保工において、ギアとネジの組み合せ構造により容易に伸縮でき、最大4200mmの開削幅かつ耐荷重10t/本に対応可能なサポート
新規性
・サポートの伸縮方法を、水圧ポンプによる伸縮（伸ばす時は水圧ポンプ、縮める時は手動で水抜き）から、ギアとネジを組合せてラチェットレンチで伸縮できるようにした。
・主要部材であるジャッキボルトに独自の構造（挟持ナット（二重ネジ）の採用）で座屈防止を施すことにより、10t/本まで耐荷重を向上させた。
・座屈防止効果により、長尺でも曲がりにくくなるため、最大4,200mmの掘削幅へ対応できる。
・主要部材であるジャッキボルトに独自の構造（挟持ナット（二重ネジ）の採用）で座屈防止を施すことにより、10t/本まで耐荷重を向上させた。
・座屈防止効果により、長尺でも曲がりにくくなるため、最大4,200mmの掘削幅へ対応できる。
期待される効果
・サポートを容易に伸縮できることにより、設置・撤去の作業効率に優れ、また最大4,200mmの掘削幅へ対応できることにより、拡幅部等の掘削幅が大きい箇所にも適用できるため、施工性が向上する。
・耐荷重が10t/本まで向上したことにより、サポート間隔を広げることができるため、経済性が向上する。
・耐荷重が10t/本まで向上したことにより、サポート間隔を広げることができるため、経済性が向上する。
適用条件
①自然条件
・気温が0℃(氷点)以下でも施工可能
・強風・強雨・強雪の時は施工不可
②現場条件
・製品の保管スペースとして、1m×4m程度必要
③技術提供可能地域
・技術提供地域については制限無し
④関連法令等
・特になし
・気温が0℃(氷点)以下でも施工可能
・強風・強雨・強雪の時は施工不可
②現場条件
・製品の保管スペースとして、1m×4m程度必要
③技術提供可能地域
・技術提供地域については制限無し
④関連法令等
・特になし
