NFKパネル工法
2023/05/09 更新-

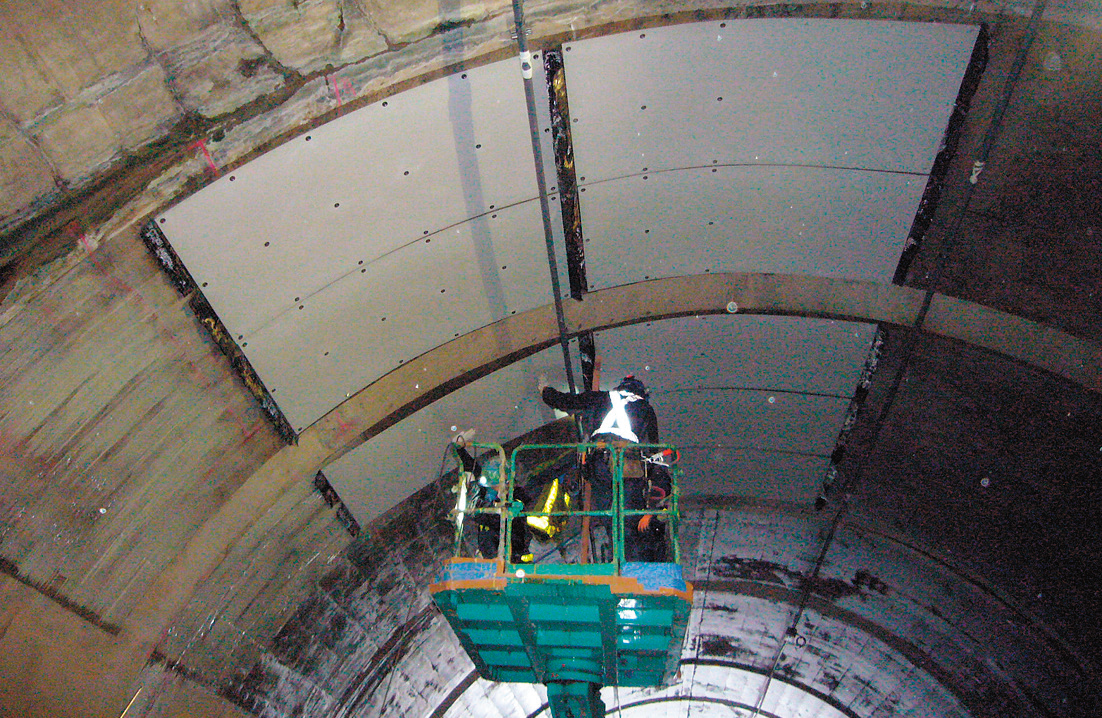

パネル貼付状況
-

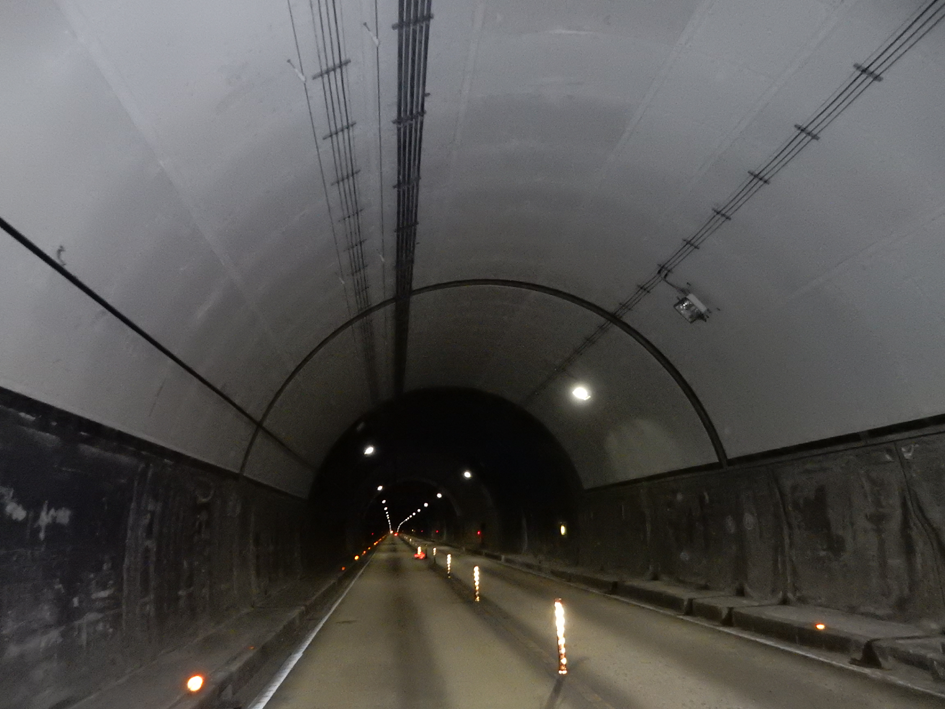

施工後の全景
-
パネルを採用することにより施工性の向上
-

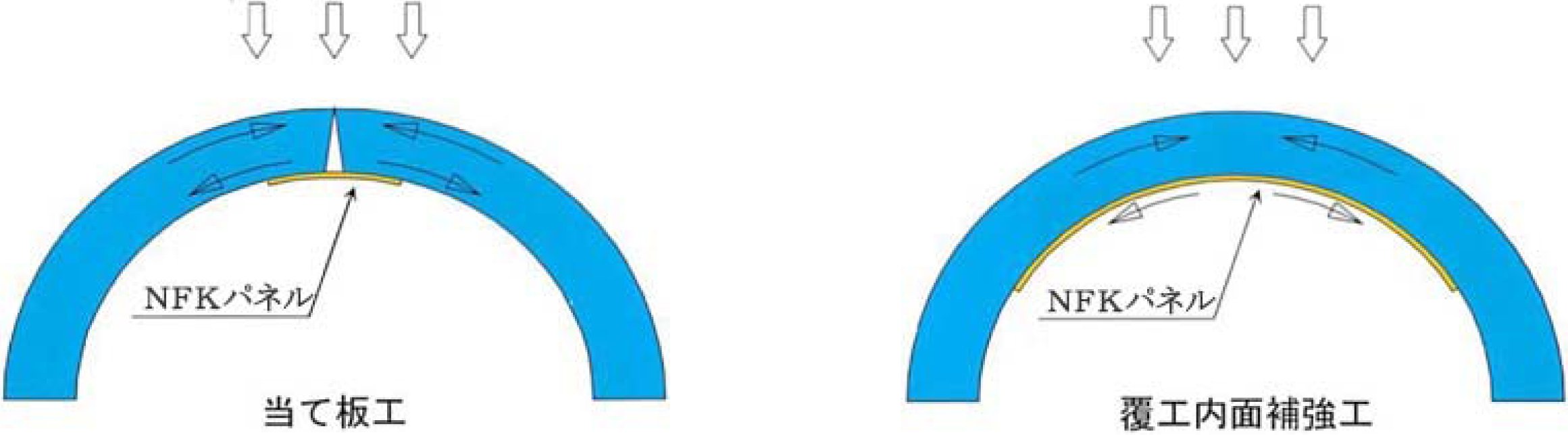

ＮＦＫパネル工法の広い適用範囲
-

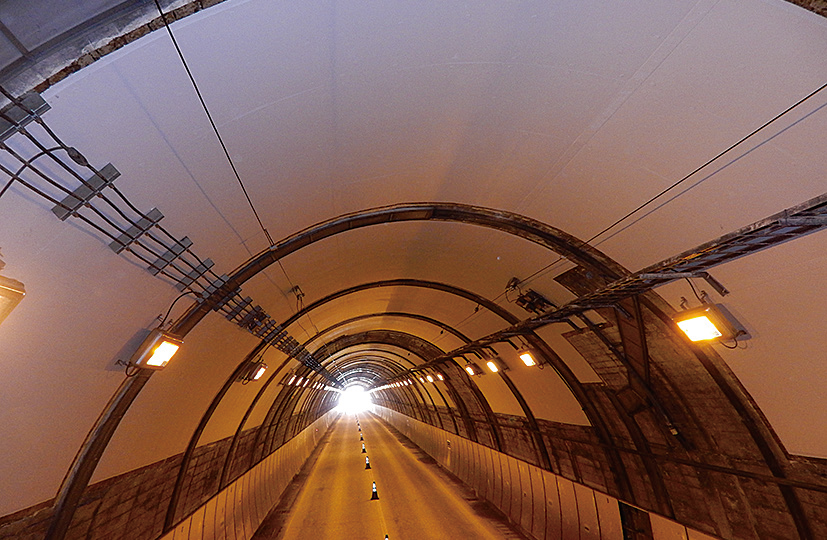

美麗な仕上がりと品質の均一化
NETIS登録番号：KT-150025-VR
概要
成型版補強工法で、繊維シートなどの補強材を高強度且つ耐久性に優れた成型パネルとして、コンクリート構造物を補修・補強する工法。
新規性
・鋼板接着工法、連続炭素繊維シート直貼工法から、軽量な成型版パネルに変えた。
・標準パネルサイズを2,020mm×910mm×6mmから、2,200mm×1,000mm×6mmに変えた。
・標準パネルサイズを2,020mm×910mm×6mmから、2,200mm×1,000mm×6mmに変えた。
期待される効果
① 軽量な成型版パネルに変えたことにより、以下の効果が期待できる。
・工期が短縮し、規制費にかかる費用も少なくなるため、経済性の向上が図れる。
・施工手間の省力化となるため、工程の短縮が図れる。
・断面減少は少なくなるため、品質向上が図れる。
・取扱いが容易になるため、省力化が可能となり、施工性の向上が図れる。
② 成型版パネルに変えたことにより、軽量化されたため、安全性の向上が図れる。
・工期が短縮し、規制費にかかる費用も少なくなるため、経済性の向上が図れる。
・施工手間の省力化となるため、工程の短縮が図れる。
・断面減少は少なくなるため、品質向上が図れる。
・取扱いが容易になるため、省力化が可能となり、施工性の向上が図れる。
② 成型版パネルに変えたことにより、軽量化されたため、安全性の向上が図れる。
適用条件
① 自然条件
・気温5℃以上を推奨している。5℃以下の場合は、エポキシ樹脂が硬化するよう別途対策が必要となる。
② 現場条件
・作業員4名が立ち入り可能なスペース（4.2m×1.75m＝7.35m2）があれば施工可能。
③ 技術提供可能地域
・技術提供地域については制限無し
④ 関係法令等
・消防法：第二条第七条
・消防法：第九条の三
・毒物及び劇物取締法：第二条第一項、第二項、第三項
・気温5℃以上を推奨している。5℃以下の場合は、エポキシ樹脂が硬化するよう別途対策が必要となる。
② 現場条件
・作業員4名が立ち入り可能なスペース（4.2m×1.75m＝7.35m2）があれば施工可能。
③ 技術提供可能地域
・技術提供地域については制限無し
④ 関係法令等
・消防法：第二条第七条
・消防法：第九条の三
・毒物及び劇物取締法：第二条第一項、第二項、第三項
| CADデータのダウンロードはこちら（外部サイト） |
