耐震スマート天井
2023/02/02 更新特徴
① 閉断面の正方形の準構造部材のコーナーかしめ角形鋼SLGB-45（□45×45×1.2）をプレース材として採用することにより、圧縮力に対する抵抗が増す。
② ブレース材上端部を構造体（H 形鋼・コンクリートスラブまたはデッキプレート）に直接取付ける。

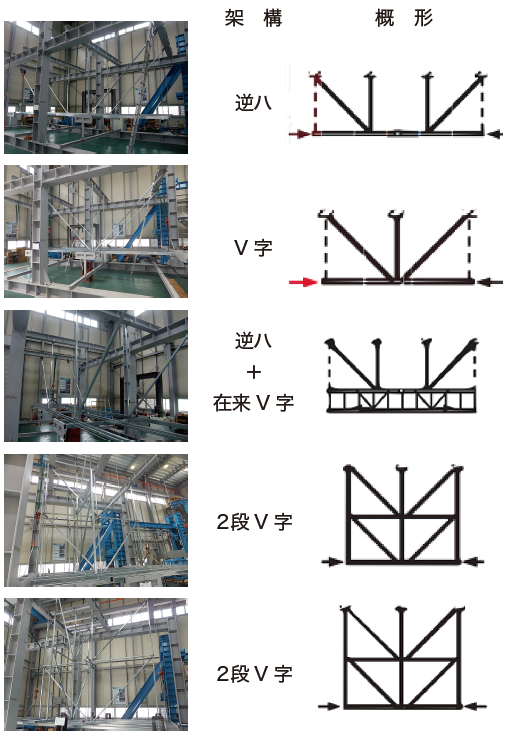

③ 逆ハの字状に配置されたブレース材に鉛直補強部材を三角形状に近接配置する。
④ 鉛直補強部材に吊ボルトを通して構造体と水平部材を緊結する。
⑤ 鉛直補強部材・水平部材を準構造部材のコーナーかしめ角形鋼SLGB-45（□45×45×1.2）・SLGB-65SL（□65×45×1.2）・SLGB-100SL（□100×45×1.2）で構成して、耐力・剛性を大きくする。
⑥ 接合部の金具の形状を改良・工夫して耐カ・剛性を大きくする。これらの構造の改良や工夫により大幅な耐力の向上を実現した。
② ブレース材上端部を構造体（H 形鋼・コンクリートスラブまたはデッキプレート）に直接取付ける。
③ 逆ハの字状に配置されたブレース材に鉛直補強部材を三角形状に近接配置する。
④ 鉛直補強部材に吊ボルトを通して構造体と水平部材を緊結する。
⑤ 鉛直補強部材・水平部材を準構造部材のコーナーかしめ角形鋼SLGB-45（□45×45×1.2）・SLGB-65SL（□65×45×1.2）・SLGB-100SL（□100×45×1.2）で構成して、耐力・剛性を大きくする。
⑥ 接合部の金具の形状を改良・工夫して耐カ・剛性を大きくする。これらの構造の改良や工夫により大幅な耐力の向上を実現した。
