Earth Volumetric Studio 3次元可視化システム
2019/03/29 更新-

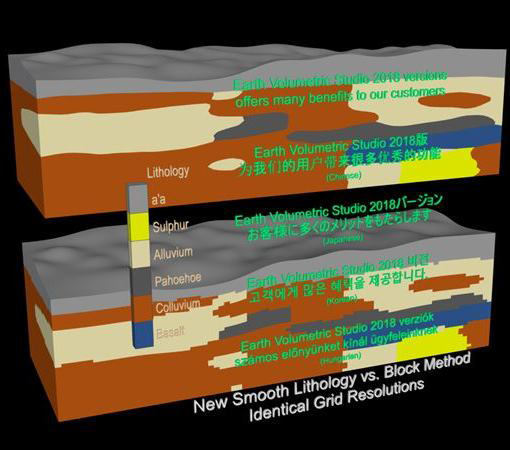

3次元モデル（岩相区分図 火山岩地域）
-

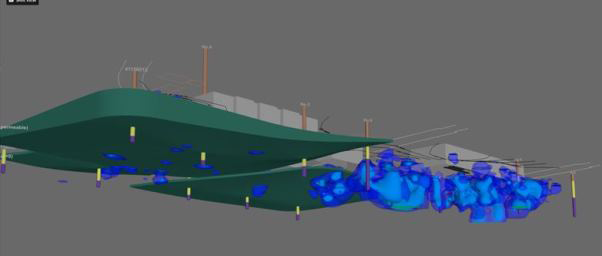

土壌汚染物質（緑の粘土層がない部分は地中深く浸透）
NETIS登録番号：KK-180032-A
概要
調査データを基に、地上や地下の状態を三次元モデルで表示する技術
新規性
・地球統計学的手法（3次元クリギング）を用い、データから断面図を通さずに直接空間情報（層境等）を補間できるシステムを刷新した。
期待される効果
・地上・地下における状態（土壌、地下水、地表水、空気、騒音、抵抗率など）の調査データを3次元モデルで表示した断面図を自動で作成できる。
・任意位置の断面図作成を自動で行える。
・層別の土量や掘削土量を自動で算出できる。
・専用ビューワで閲覧できるほか、スマートフォン等の携帯端末でもWeb経由で閲覧可能で、3次元+時間軸のいわゆるアニメーション4D表示も可能である。また、3Dコンテンツを表示したり、インタラクティブに操作できるPDF を作成できる。
・解析結果確認のための紙出力がほとんど発生しない。
・任意位置の断面図作成を自動で行える。
・層別の土量や掘削土量を自動で算出できる。
・専用ビューワで閲覧できるほか、スマートフォン等の携帯端末でもWeb経由で閲覧可能で、3次元+時間軸のいわゆるアニメーション4D表示も可能である。また、3Dコンテンツを表示したり、インタラクティブに操作できるPDF を作成できる。
・解析結果確認のための紙出力がほとんど発生しない。
適用条件
① 自然条件
・モデル化における制約条件はない。
② 現場条件
動作環境は以下のとおり。
・OS：windows 7、8、10 64Bit版（Windows 8.1、10 64Bit版を推奨）
・RAM：最小4GB（8～32GB推奨）
・GPU：最新のものでない場合や、安価なものは不具合発生の恐れがある。（NVIDIA GeForce以上、Quadro推奨）
・CPU：最小デュアルコア（クアッドコア推奨）
ハイスペックなデスクトップPCが必要である。
③ 技術提供可能地域
・日本全国技術提供可能。
④ 関係法令等
・特になし。
・モデル化における制約条件はない。
② 現場条件
動作環境は以下のとおり。
・OS：windows 7、8、10 64Bit版（Windows 8.1、10 64Bit版を推奨）
・RAM：最小4GB（8～32GB推奨）
・GPU：最新のものでない場合や、安価なものは不具合発生の恐れがある。（NVIDIA GeForce以上、Quadro推奨）
・CPU：最小デュアルコア（クアッドコア推奨）
ハイスペックなデスクトップPCが必要である。
③ 技術提供可能地域
・日本全国技術提供可能。
④ 関係法令等
・特になし。
使用する機械・工具
- ３次元モデリングソフトウェア
施工事例・施工実績
施工手順
会社情報
- 会社名
- （有）太田ジオリサーチ
- TEL
- 078-907-3120
- 企業情報
- 公式サイト
