フラットキャップ
2022/12/19 更新-

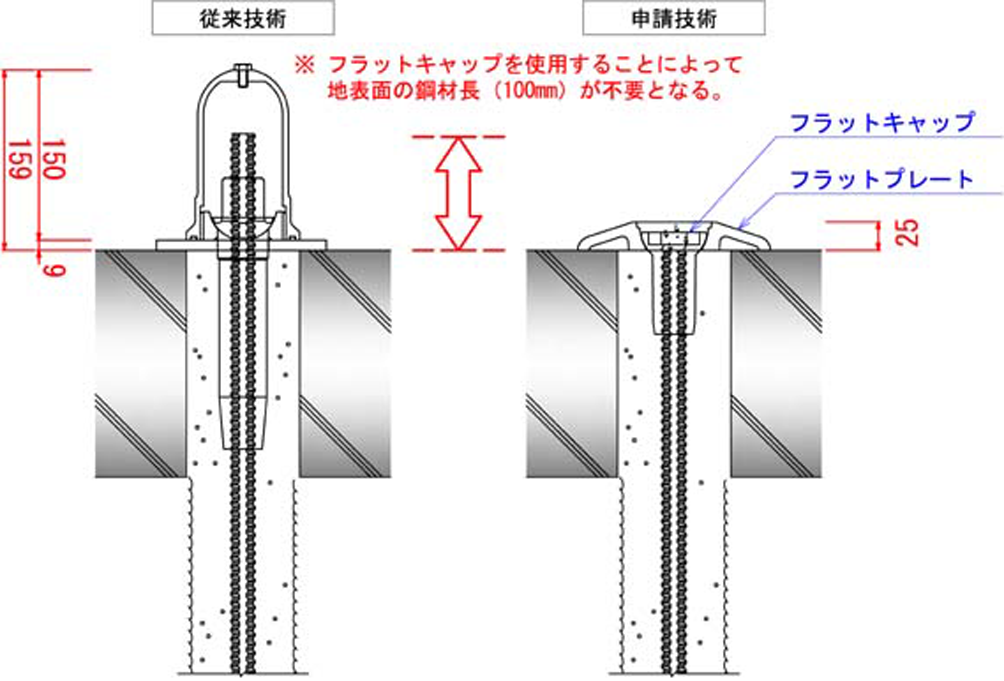

構造図
-

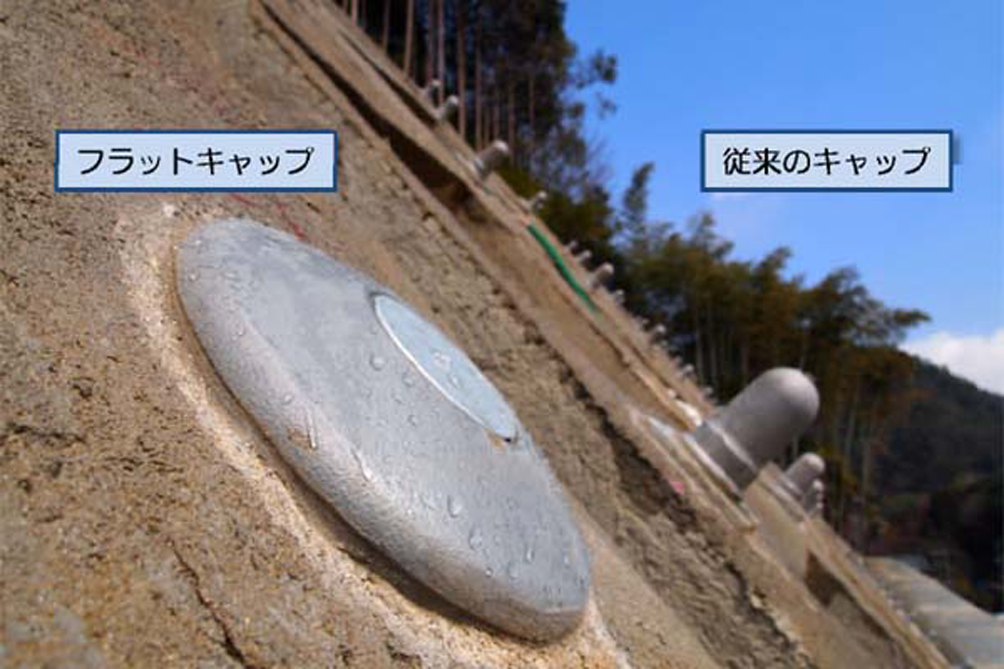

従来技術との比較
NETIS登録番号：KK-110058-VE（旧登録）
概要
地表部の突出が小さいロックボルトの定着材料。
新規性
定着における補強材とのかん合を地中部分でおこなう。
期待される効果
・補強材は頭部締付け部の余長が不要となり、材料長を短くできる。
・頭部処理材料はフラットプレート内に収まるため、頭部防錆処理キャップが不要となる。
・地表部がとびださないため、外部からの損傷を受けにくくなる。
・地表部がとびださないため、法面の保守作業時に障害とならない。
・地表部がとびださないため、護岸に使用した場合にも河道の流下能力の支障とならない。
・頭部処理材料はフラットプレート内に収まるため、頭部防錆処理キャップが不要となる。
・地表部がとびださないため、外部からの損傷を受けにくくなる。
・地表部がとびださないため、法面の保守作業時に障害とならない。
・地表部がとびださないため、護岸に使用した場合にも河道の流下能力の支障とならない。
適用条件
① 自然条件
・亜鉛めっき処理されているので一般地域の腐食環境に適用できる。
② 現場条件
・専用レンチ（幅42cm）を使用して人力で締め付けるスペース（1m×1m＝1m2）が必要。
③ 技術提供可能地域
・制限なし。
④ 関係法令等
・特になし。
・亜鉛めっき処理されているので一般地域の腐食環境に適用できる。
② 現場条件
・専用レンチ（幅42cm）を使用して人力で締め付けるスペース（1m×1m＝1m2）が必要。
③ 技術提供可能地域
・制限なし。
④ 関係法令等
・特になし。
使用する機械・工具
- 専用レンチ
