MELめっき式、金物付積層ゴム支承
2021/03/04 更新-

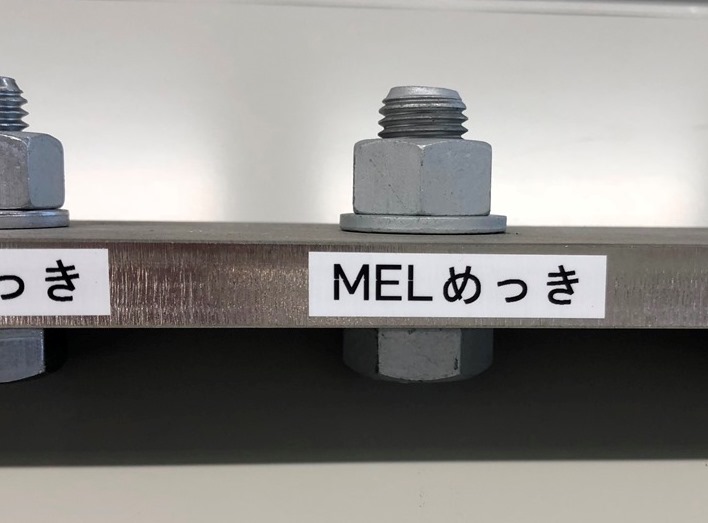

MELめっきボルト
NETIS登録番号：KT-190103-A
概要
金物付積層ゴム支承において、高強度ボルト（強度区分10.9）にMELめっき（高耐食表面処理）を施した工法。
新規性
・ボルトの防錆処理を一般的な溶融亜鉛めっきから、MELめっきに変えた。
・金物付ゴム支承に使用されるボルト強度を、高強度ボルト（強度区分8.8を10.9）に変えた。
・金物付ゴム支承に使用されるボルト強度を、高強度ボルト（強度区分8.8を10.9）に変えた。
期待される効果
1．MELめっきに変えたことにより、防錆性能（溶融亜鉛めっきの20倍以上）が向上し、耐久性の向上が図れる。
2．高強度ボルト（強度区分8.8を10.9）に変えたことにより、ボルト径が最少となり、
・鋼部材の重量が低減でき、経済性の向上が図れる。
・支承形状・重量が軽減され、省資源・省エネルギーの向上が図れる。
・支承高さ、平面形状・重量が軽減され、施工スペースが減少し、施工性の向上が図れる。
2．高強度ボルト（強度区分8.8を10.9）に変えたことにより、ボルト径が最少となり、
・鋼部材の重量が低減でき、経済性の向上が図れる。
・支承形状・重量が軽減され、省資源・省エネルギーの向上が図れる。
・支承高さ、平面形状・重量が軽減され、施工スペースが減少し、施工性の向上が図れる。
適用条件
① 自然条件
・積雪時、暴風時は適さない。
②現場条件
・最大反力7320kNの固定支承を4基施工する場合において
必要スペース＝約2.25m×10.4m＝23.4m2があれば施工可能。
（1基あたりの支承寸法＝2.23m×1.88m＝4.19㎡）
③ 技術提供可能地域
・技術提供地域については制限なし。
④ 関係法令等
・特になし。
・積雪時、暴風時は適さない。
②現場条件
・最大反力7320kNの固定支承を4基施工する場合において
必要スペース＝約2.25m×10.4m＝23.4m2があれば施工可能。
（1基あたりの支承寸法＝2.23m×1.88m＝4.19㎡）
③ 技術提供可能地域
・技術提供地域については制限なし。
④ 関係法令等
・特になし。
施工事例・施工実績
施工手順
会社情報
- 会社名
- 東京ファブリック工業（株）
- TEL
- 03-5339-0875
- 企業情報
- 公式サイト
