円形鋼管切梁「Circular Strut」
2023/05/31 更新-

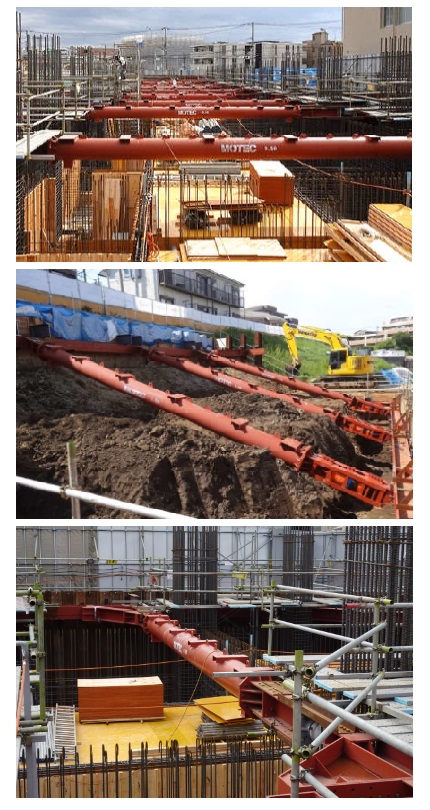

設置例
-

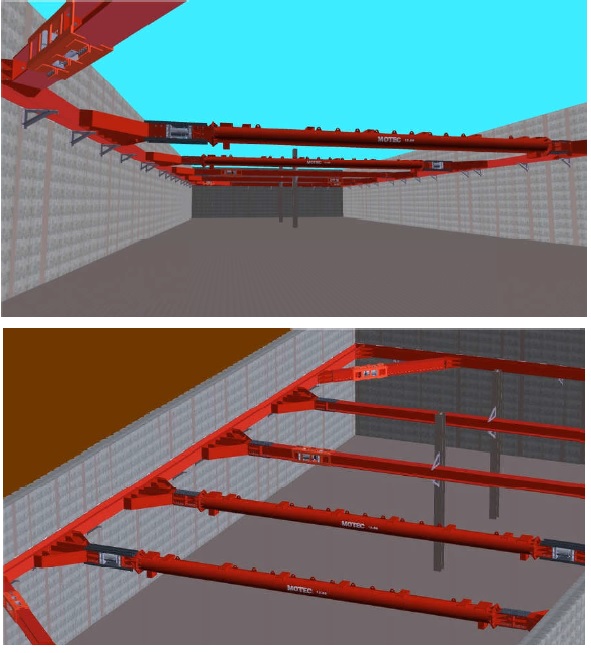

中間杭の有無による空間イメージ
NETIS登録番号：KT-200003-A
概要
断面性能が一定の円形鋼管を用いた切梁。
新規性
一般的なH形鋼の切梁から、断面性能が一定である円形鋼管の切梁に変えた。
期待される効果
・中間（棚）杭を削減でき、支障のないスムーズな内部掘削や躯体構築が可能であるため、施工性の向上および工程の短縮が図れる。
・中間（棚）杭の鋼材費用や設置・撤去の手間が低減できるため、経済性の向上が図れる。
・方向によらず断面性能が一定で、同一面積では断面二次モーメントが最大、圧縮およびねじれに対して最大の抵抗を示し、風圧による抵抗が小さいため、品質の向上が図れる。
・中間（棚）杭の鋼材費用や設置・撤去の手間が低減できるため、経済性の向上が図れる。
・方向によらず断面性能が一定で、同一面積では断面二次モーメントが最大、圧縮およびねじれに対して最大の抵抗を示し、風圧による抵抗が小さいため、品質の向上が図れる。
適用条件
① 自然条件
・特になし。
② 現場条件
・作業スペースは、15m×10m＝150m2必要。
③ 技術提供可能地域
・技術提供可能地域については制限なし。
④ 関係法令等
・特になし。
・特になし。
② 現場条件
・作業スペースは、15m×10m＝150m2必要。
③ 技術提供可能地域
・技術提供可能地域については制限なし。
④ 関係法令等
・特になし。
施工事例・施工実績
施工手順
