タイヘイADJWロックグレーチング
2022/06/14 更新-

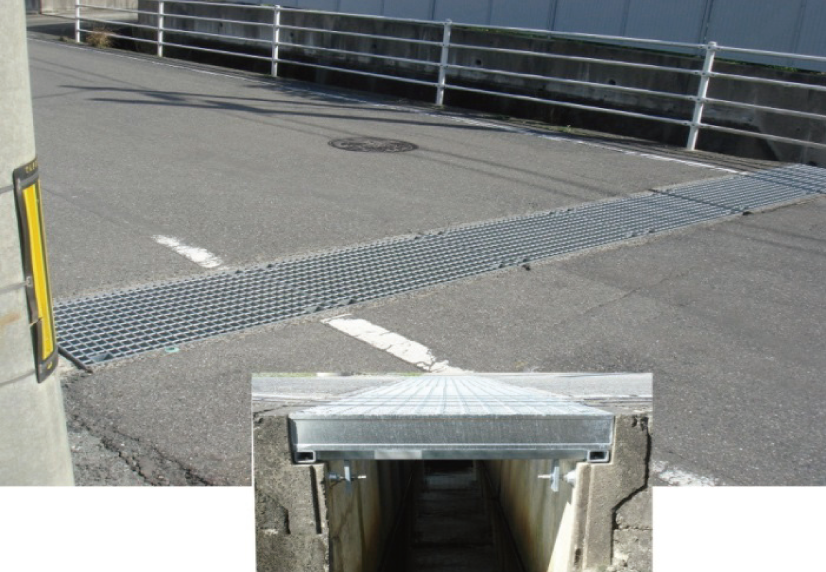

タイヘイADJWロック施工例
-

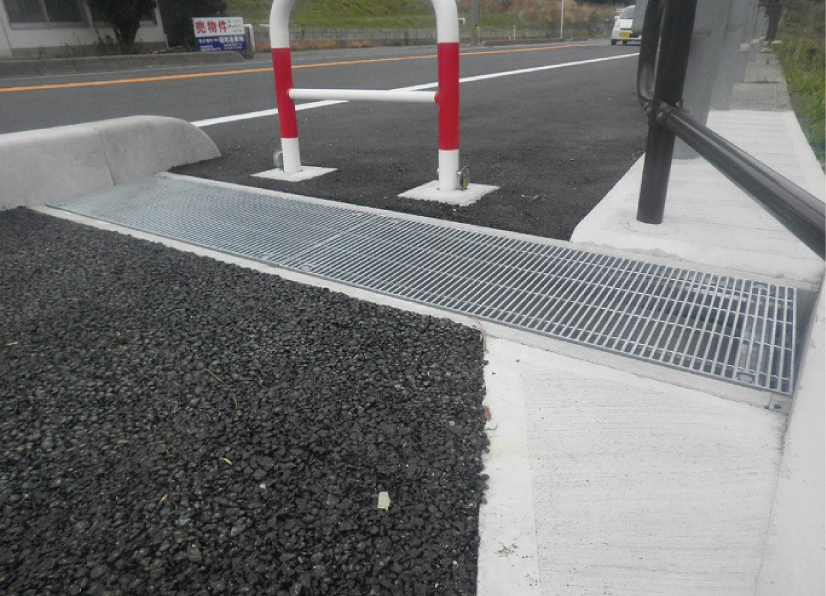

タイヘイADJWロック施工例
NETIS登録番号：CB-160025-VE
概要
既設の落蓋式Ｕ形側溝・上蓋式Ｕ形側溝を取り換えずにボルト固定式にする場合、既設の側溝に削孔して傷つけることなく、グレーチング固定用枠の４つの広い面を持つアジャスターで突っ張り固定し、グレーチングをボルト固定式にコンクリート側溝をキズつけることなく短時間で変更できる。
新規性
車両がタイヘイADJWロックグレーチング上を通行する時に発生する衝撃力をアジャスターを固定するフラットバー及びアジャスターで吸収するため、アジャスター及びナット等の緩み防止構造になっている。
期待される効果
・既設の落蓋式U形側溝・上蓋式U形側溝を傷つけずにグレーチングをボルト固定式に短時間で設置できる。
・跳ね上がり・騒音・ズレ等の防止に効果がある。
・ボルト固定式となっているので盗難防止に効果がある。
・跳ね上がり・騒音・ズレ等の防止に効果がある。
・ボルト固定式となっているので盗難防止に効果がある。
適用条件
① 自然条件
・特になし。
② 現場条件
・落ち蓋式U形側溝及び上蓋式U形側溝のアジャスターが当たる部分に損傷又は亀裂がないこと。
・落ち蓋式U形側溝及び上蓋式U形側溝のアジャスターが当たる部分が平面になっていないとアジャスターが密着しないで変形するため設置不可の場合がある。
③ 技術提供可能地域
・特になし。
④ 関係法令等
・特になし。
・特になし。
② 現場条件
・落ち蓋式U形側溝及び上蓋式U形側溝のアジャスターが当たる部分に損傷又は亀裂がないこと。
・落ち蓋式U形側溝及び上蓋式U形側溝のアジャスターが当たる部分が平面になっていないとアジャスターが密着しないで変形するため設置不可の場合がある。
③ 技術提供可能地域
・特になし。
④ 関係法令等
・特になし。
使用する機械・工具
- T型レンチ
- スパナ
