空気を入れるだけの下水管内止水器具「止水ボール」
2023/05/08 更新NETIS登録番号：QS-200018-A
概要
下水道管の水替え工において、空気を注入するだけで簡単に下水道管渠の止水を行える。
新規性
・止水方法を、土嚢袋を積んでモルタルを塗る方法から、空気を注入し膨張させるだけで設置する方法に変えた。

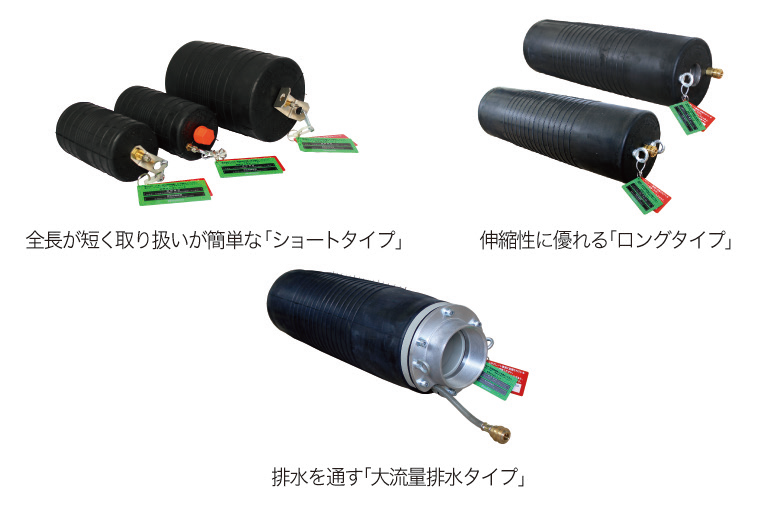

・製品タイプは、ショートタイプ、ロングタイプ、大流量排水タイプ、Y字管タイプの4種類とし、使用管径も呼び径70mmから最大2,400mmまで対応可能とした。（枝管は呼び径50mm以上とする）
・材質は、SBR合成ゴム（スチレン・ブタジレンゴム）にし、ロングタイプおよび大流量排水タイプは強化繊維で補強した。
・ロングタイプのバイパス無は、空気を抜いた状態で90°まで曲げることができる。
・ショートタイプ、ロングタイプのバイパス付きは、止水ボールを使用して管内の気密性を試験することができる。（試験器はオプション）
・コンプレッサを使用し、止水ボールへ空気注入および排気ができる機能がついたホースを準備した。（オプション）
・製品タイプは、ショートタイプ、ロングタイプ、大流量排水タイプ、Y字管タイプの4種類とし、使用管径も呼び径70mmから最大2,400mmまで対応可能とした。（枝管は呼び径50mm以上とする）
・材質は、SBR合成ゴム（スチレン・ブタジレンゴム）にし、ロングタイプおよび大流量排水タイプは強化繊維で補強した。
・ロングタイプのバイパス無は、空気を抜いた状態で90°まで曲げることができる。
・ショートタイプ、ロングタイプのバイパス付きは、止水ボールを使用して管内の気密性を試験することができる。（試験器はオプション）
・コンプレッサを使用し、止水ボールへ空気注入および排気ができる機能がついたホースを準備した。（オプション）
期待される効果
・止水方法を空気を注入し膨張させるだけで設置する方法に変えたことにより、早急かつ確実に止水できるため、作業効率に優れる。
・製品タイプを4種類とし、最大2,400mmまでの管径に対応可能としたことにより、小口径から大口径、大流量排水、本管との接続部で角度の箇所等、多様な現場ニーズに対応できる。
・材質をSBR合成ゴムにしたことにより、耐久性に優れ、ロングタイプおよび大流量排水タイプは強化繊維で補強したことにより、伸縮性にも優れる。
・ロングタイプのバイパス無は90°まで曲げることができることにより、管渠に挿入し易い。
・止水ボールを使用して管内の気密性を試験できることにより、容易に管渠の健全度評価を行うことができる。
・コンプレッサを使用し、止水ボールへ空気注入および排気ができるホースを活用することにより、止水時間を短縮でき、作業効率に優れる。
・製品タイプを4種類とし、最大2,400mmまでの管径に対応可能としたことにより、小口径から大口径、大流量排水、本管との接続部で角度の箇所等、多様な現場ニーズに対応できる。
・材質をSBR合成ゴムにしたことにより、耐久性に優れ、ロングタイプおよび大流量排水タイプは強化繊維で補強したことにより、伸縮性にも優れる。
・ロングタイプのバイパス無は90°まで曲げることができることにより、管渠に挿入し易い。
・止水ボールを使用して管内の気密性を試験できることにより、容易に管渠の健全度評価を行うことができる。
・コンプレッサを使用し、止水ボールへ空気注入および排気ができるホースを活用することにより、止水時間を短縮でき、作業効率に優れる。
適用条件
① 自然条件
・特になし
② 現場条件
・製品設置スペースとして、管内に収縮時製品寸法（最大φ960×長さ4,000mm）が必要
③ 技術提供可能地域
・全国提供可能
④ 関係法令等
・特になし
・特になし
② 現場条件
・製品設置スペースとして、管内に収縮時製品寸法（最大φ960×長さ4,000mm）が必要
③ 技術提供可能地域
・全国提供可能
④ 関係法令等
・特になし
