エコノミー側溝「eスルー」
2023/09/05 更新-

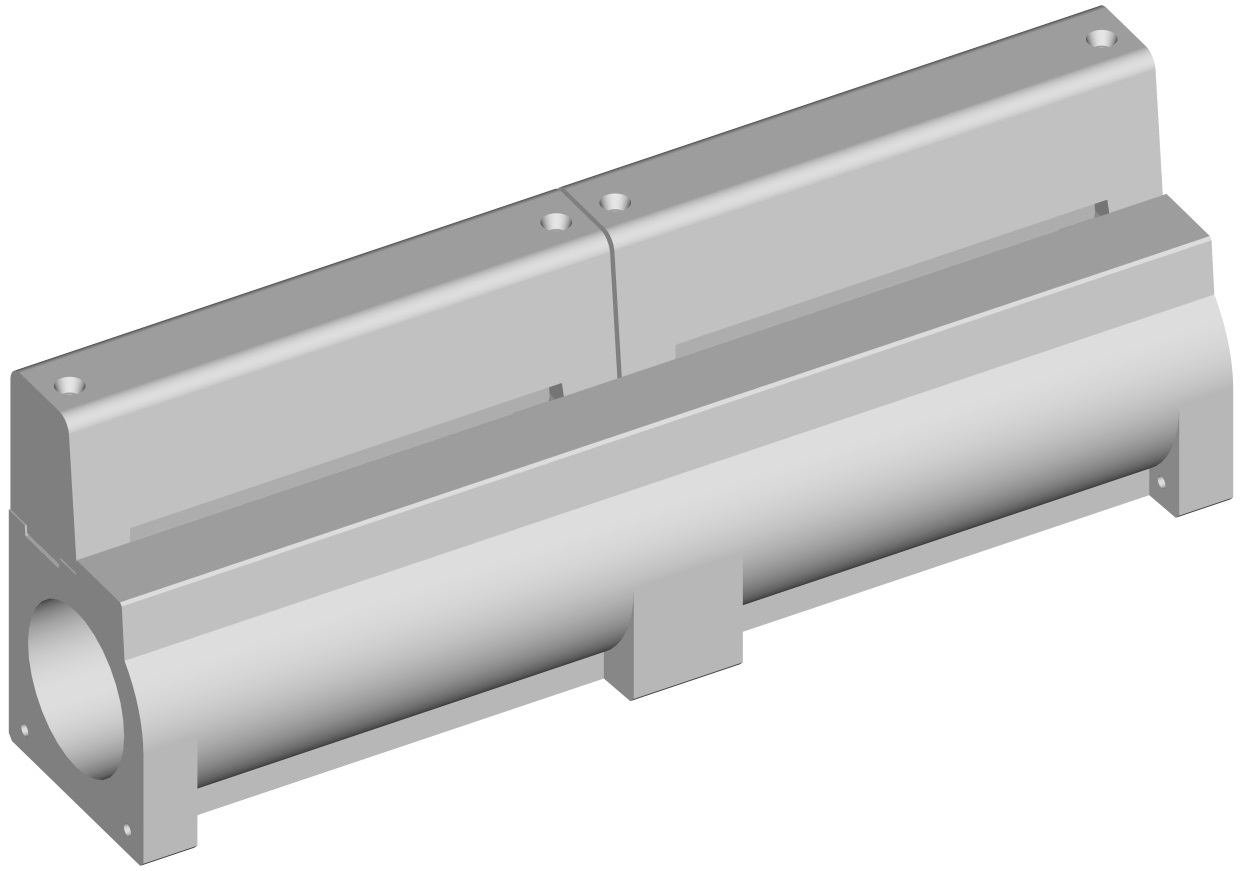

標準
-

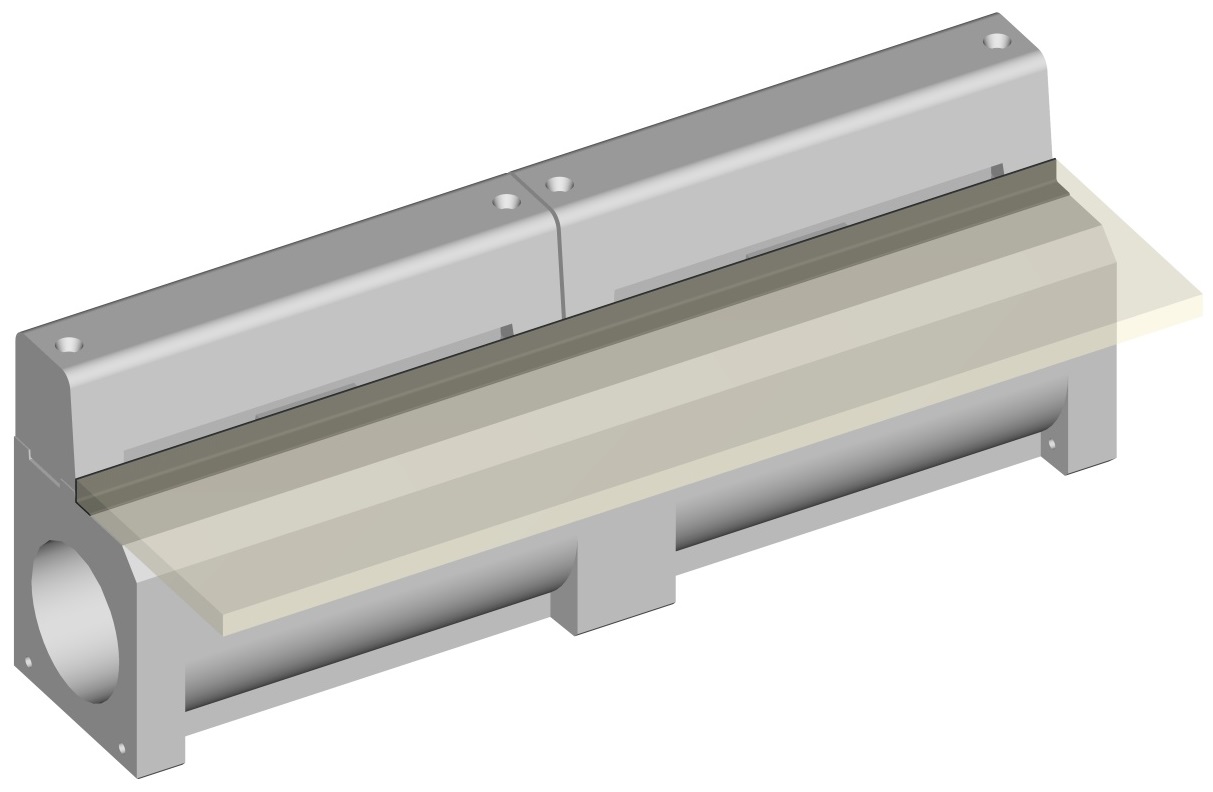

自転車専用
-

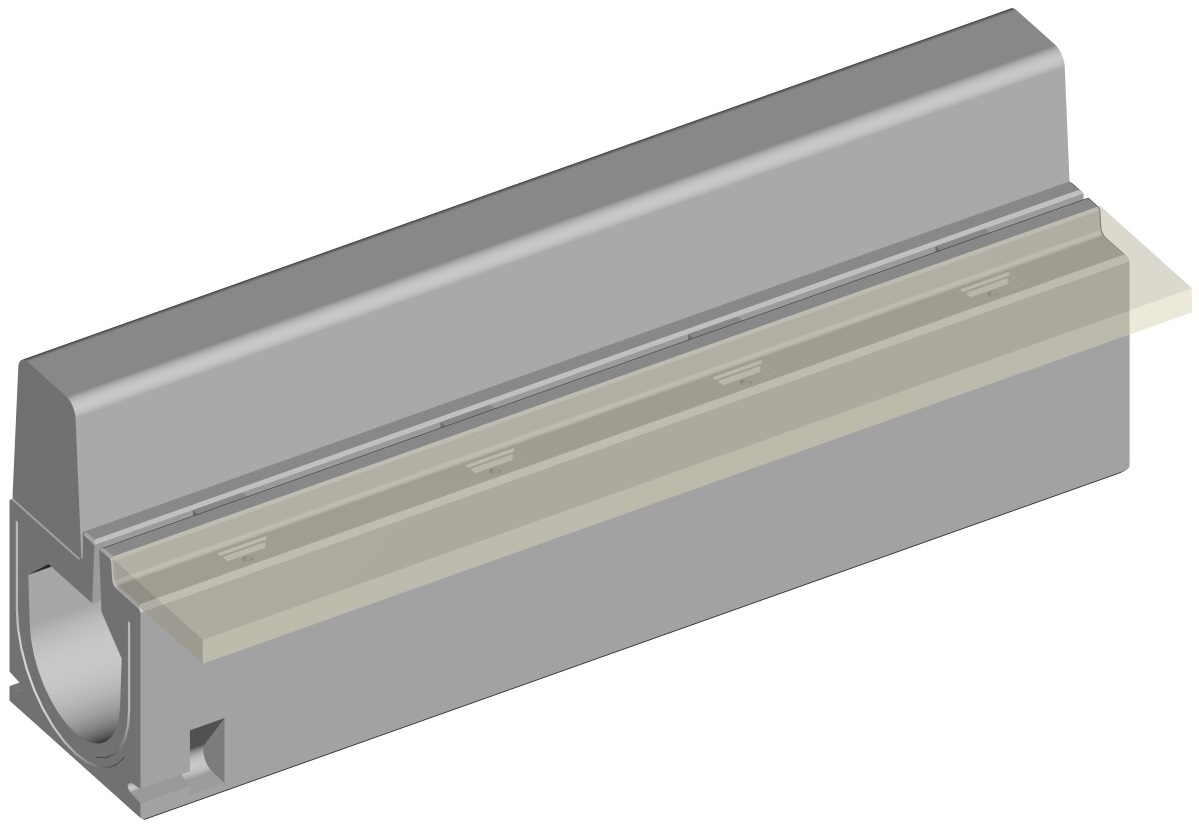

JIS型縁石専用
-

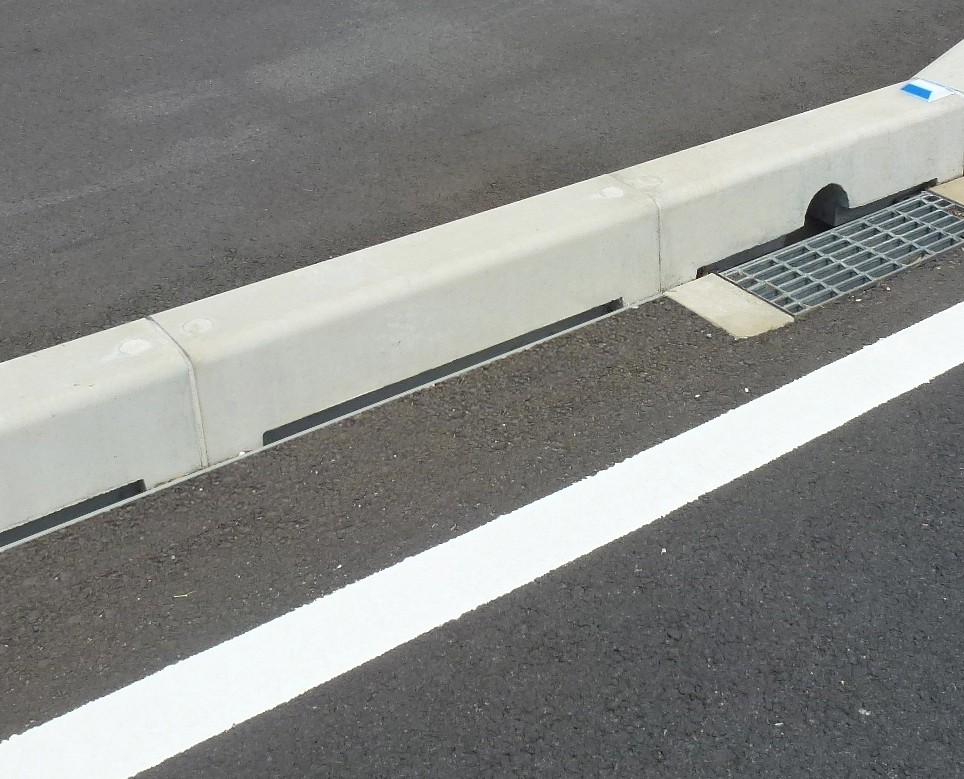

施工写真
NETIS登録番号：KK-110014-A（旧登録）
概要
ボックスラーメン構造による断面の薄肉軽量化を実現した道路雨水排水用円型水路。
新規性
① 製品の薄肉軽量化
② 用途に合わせて選べるバリエーション
a．専用境界ブロック型
b．JIS境界ブロック型
c．自転車対応型
d．3種類の内径
③ 排水性舗装対応
② 用途に合わせて選べるバリエーション
a．専用境界ブロック型
b．JIS境界ブロック型
c．自転車対応型
d．3種類の内径
③ 排水性舗装対応
期待される効果
① 設置スペースの小型化及び経済性。
②-a ドライモルタルを必要としないボルト構造である。付属のeキャップ使用によりボルト脱着が可能で、取替え変更が容易に行える。
-b JIS境界ブロックを本体上面に設置の為、ブロック基礎工がいらなくなり、施工性の向上が見込める。
-c エプロン幅が狭いため、アスファルト舗装を広く確保でき、自転車、二輪車走行の安全性の確保。
-d 必要とされる流下能力に合わせることができる。
③ 排水性舗装にも対応でき、集中豪雨によるエプロン部水溜りを軽減できる。
②-a ドライモルタルを必要としないボルト構造である。付属のeキャップ使用によりボルト脱着が可能で、取替え変更が容易に行える。
-b JIS境界ブロックを本体上面に設置の為、ブロック基礎工がいらなくなり、施工性の向上が見込める。
-c エプロン幅が狭いため、アスファルト舗装を広く確保でき、自転車、二輪車走行の安全性の確保。
-d 必要とされる流下能力に合わせることができる。
③ 排水性舗装にも対応でき、集中豪雨によるエプロン部水溜りを軽減できる。
適用条件
① 自然条件
一般道
② 現場条件
バックホウ、ユニック車等の施工重機による作業スペースの確保が必要
③ 技術提供可能地域
関西
④ 関係法令等
無し
一般道
② 現場条件
バックホウ、ユニック車等の施工重機による作業スペースの確保が必要
③ 技術提供可能地域
関西
④ 関係法令等
無し
| CADデータのダウンロードはこちら（外部サイト） |
■マウント用「ET30-S」
■自転車走行対応型「ET30-SL」
■横断埋設用「ET30-Q」
施工事例・施工実績
施工手順
