C-ONE工法 下水道管きょ更生技術
2023/04/27 更新-

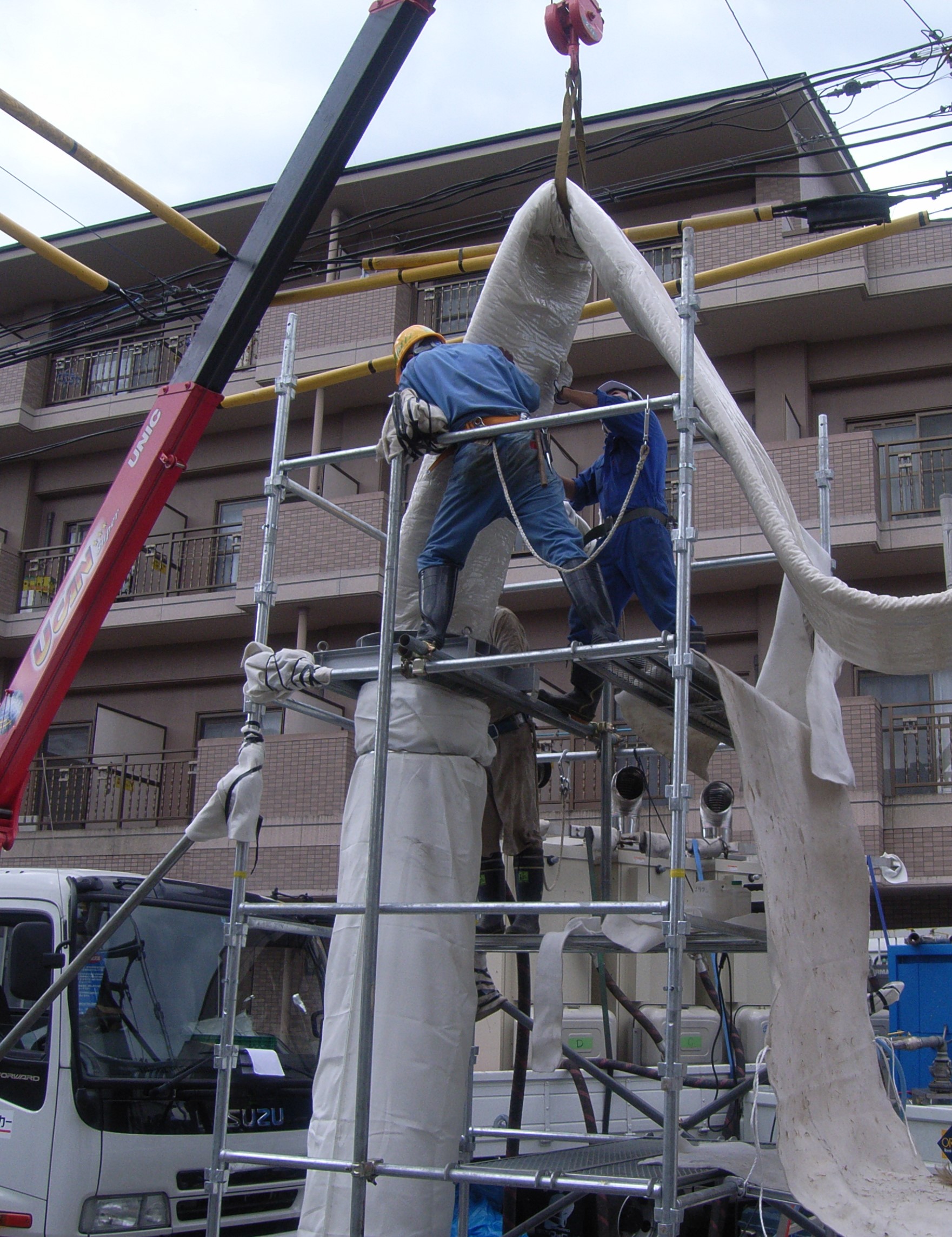

C-ONEライニング材 反転状況
-

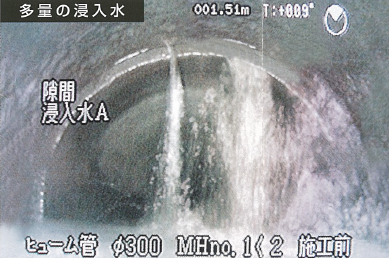

施工前 多量の浸入水
-

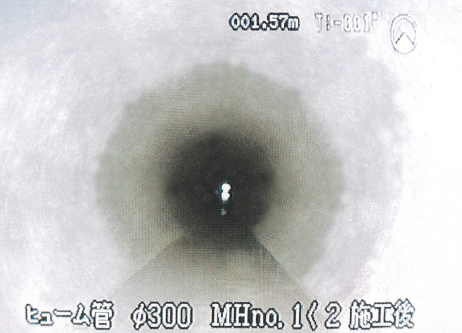

C-ONE工法施工後の管内
-

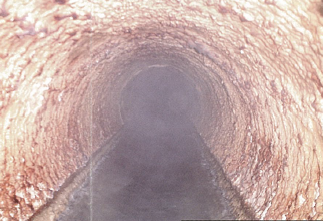

腐食の進んだ管内
-

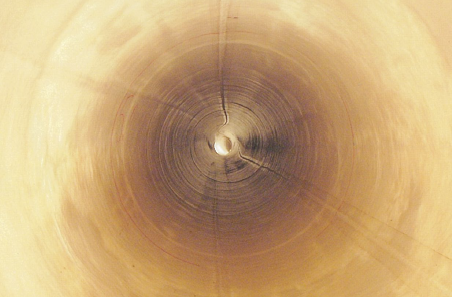

C-ONE工法施工後の管内
概要
老朽化した地中の既設管路内に、熱硬化性樹脂を含浸した更生材を反転挿入し、温水を循環させて新たな管を築造する非開削の工法。簡単な管理で耐震化ができ、老朽管がよみがえる。
新規性
＜更生材＞
・Sタイプ
外表面にプラスチックフィルムを溶着させたポリエステルフェルトに熱硬化性樹脂を含浸したもの。
取付管は「Sタイプ」のみ。
・Gタイプ
ポリエステルフェルトにグラスファイバーを複合させて熱硬化性樹脂を含浸したもの。
「下水道用強化プラスチック複合管（JSWAS K-2）」と同等以上の耐薬品性を有する。
「下水道用硬質塩化ビニル管（JSWAS K-1）」と同等以上の耐摩耗性を有する。
・Sタイプ
外表面にプラスチックフィルムを溶着させたポリエステルフェルトに熱硬化性樹脂を含浸したもの。
取付管は「Sタイプ」のみ。
・Gタイプ
ポリエステルフェルトにグラスファイバーを複合させて熱硬化性樹脂を含浸したもの。
「下水道用強化プラスチック複合管（JSWAS K-2）」と同等以上の耐薬品性を有する。
「下水道用硬質塩化ビニル管（JSWAS K-1）」と同等以上の耐摩耗性を有する。
期待される効果
・非開削で施工をするため、地下埋設物に影響を与えることがなく、施工後の現状回復が早い。
・塩ビ管新管と同等程度の粗度係数を有しており、流下能力の向上が見込める。
・本管と取付管で同一の更生材を使用することで水密性を有する一体化施工ができ、浸入水対策として有効。
・塩ビ管新管と同等程度の粗度係数を有しており、流下能力の向上が見込める。
・本管と取付管で同一の更生材を使用することで水密性を有する一体化施工ができ、浸入水対策として有効。
適用条件
管 種：本 管（Sタイプ・Gタイプ）
陶管、鉄筋コンクリート管、鋳鉄管
取付管（Sタイプのみ）
陶管、鉄筋コンクリート管、塩ビ管、硬質瀝青管
管 径：本 管 呼び径 200～1100
取付管 呼び径 150～200（Sタイプのみ）
施工延長：本 管 100m
取付管 20m
陶管、鉄筋コンクリート管、鋳鉄管
取付管（Sタイプのみ）
陶管、鉄筋コンクリート管、塩ビ管、硬質瀝青管
管 径：本 管 呼び径 200～1100
取付管 呼び径 150～200（Sタイプのみ）
施工延長：本 管 100m
取付管 20m
