アーチ・ドレン工法

2023/04/19 更新

NETIS登録番号：KK-120043-VE（旧登録）

概要

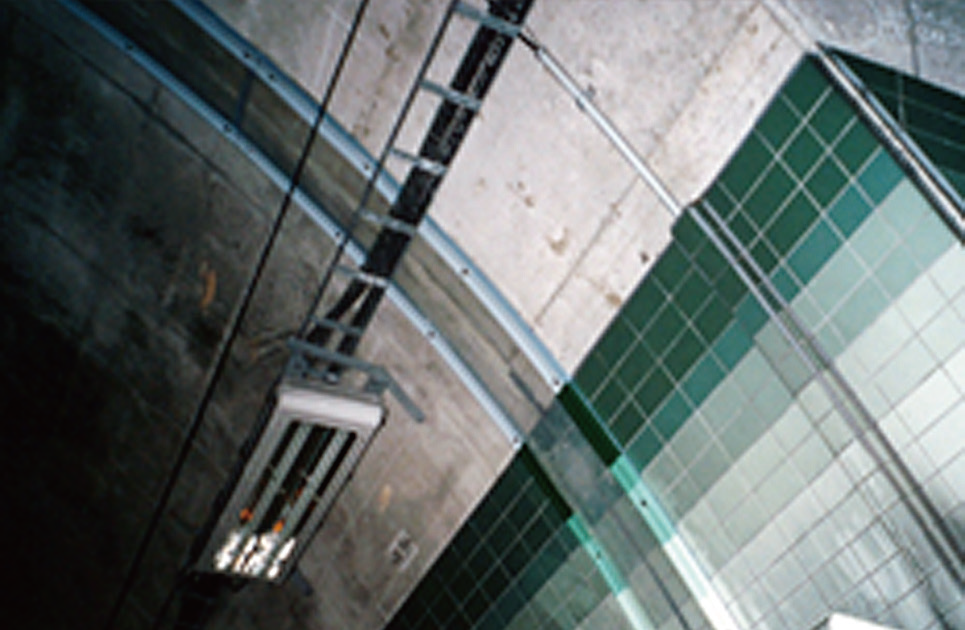

トンネル、ボックスカルバート、共同溝などの目地およびクラックからの漏水を下流に導く樋。壁面からの突出寸法は30mm程度であり建築限界を侵すことがない。

youtubeを見るお問い合わせ

お気に入りに登録

製品概要

・シャルピー衝撃強さが70KJ/m2以上あるアクリル変性樹脂と塩ビの共重合体プレートを使用し、耐衝撃性を有している。
・豊富な幅と仕様（透明型、耐寒型、勾配型）があるため、現場に応じた漏水対策が可能であり、どのような漏水にも対応できる。

・アンカーボルトを50cmピッチで固定するだけなので施工が早い。
・独立発砲性の止水材を使用することにより2～3mm程度の不陸であれば漏水の浸み出しがない。
・透明型の場合覆工内面を確認することができる。

① 自然条件
・トンネル内などの施工になるので規制ができる範囲の気象条件であれば施工可能（0度以下の場合は耐寒型を使用する）
② 現場条件
・作業スペースは3m×20m＝60m2（高所作業車、資材運搬車）以上必要である
③ 技術提供可能地域
・日本全国技術提供可能。
④ 関係法令等
・道路構造令
