STTG工法（耐久性止水工法）
2023/01/12 更新-

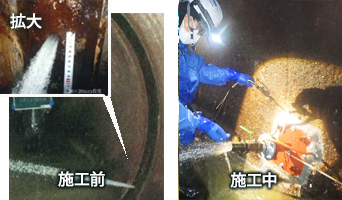

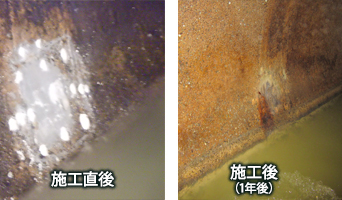

STTG工法の止水の特徴と注入写真
-

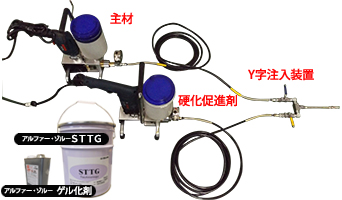

資機材のイメージ写真
-
ダム監査廊内への漏水対応状況
-
下水幹線トンネル大漏水対策状況(1/2)
-
下水幹線トンネル大漏水対策状況(2/2)
NETIS登録番号：KT-140103-A（旧登録）
概要

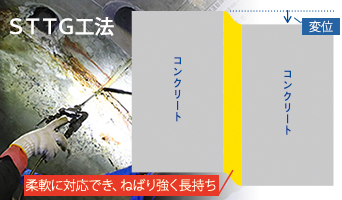

コンクリート構造物の継ぎ目・ひび割れなどから発生する水漏れを、しっかりとストップする長期耐久性を有する新しい止水工法。従来用いられてるウレタン材を使った工法は、付着性・伸びが殆ど無いため、継ぎ目等の変位に追随せず、長期耐久性に欠けるという課題があった。そのため、伸び、付着に強い石油樹脂・アクリル樹脂系材料を用いた長期耐久性のある「STTG工法」を開発した。
新規性
・ＳＴＴＧ工法の主剤である「石油樹脂・アクリル系注入材」は、硬化後の耐久性はあるものの、硬化速度が遅いため、流れがあるなど漏水量の多い箇所の補修には不適である。そのため、硬化速度を少量のウレタン材を混合することにより適度に速め、伸び、付着性ならびに長期耐久性に優れた新しい止水材を開発した。
・主材と硬化促進剤(ウレタン)との混合は、それぞれ専用ポンプで圧送し、混合割合(硬化促進剤5～10%)を制御しながら注入直前に撹拌混合することで、材料の硬化時間を5時間から5～20分に早め、コンクリート構造物のひび割れ、継ぎ目部からの漏水を防ぎ、長期耐久性を有した止水工法を確立した。
・主材と硬化促進剤(ウレタン)との混合は、それぞれ専用ポンプで圧送し、混合割合(硬化促進剤5～10%)を制御しながら注入直前に撹拌混合することで、材料の硬化時間を5時間から5～20分に早め、コンクリート構造物のひび割れ、継ぎ目部からの漏水を防ぎ、長期耐久性を有した止水工法を確立した。
期待される効果
・従来用いられているウレタン材の課題であった再漏水を防止でき、以下の効果が期待できる。
①コンクリート躯体の劣化対策(特に塩害、ASR)
②下水道料金の低減
③長期的(LCC)な費用低減
①コンクリート躯体の劣化対策(特に塩害、ASR)
②下水道料金の低減
③長期的(LCC)な費用低減
適用条件
■適用条件は以下のとおり
①ひび割れ・打継目の幅：0.2ｍｍ～2cm程度
②コンクリート構築厚さ：20cm程度以上
③作業条件：作業環境 0～40℃程度
④その他条件
・塩分混入については、問題なし
・油分、強酸が混入している場合は検討が必要
・大漏水への対応は、個別検討。特殊な方法により対応可能(掲載画像「下水幹線トンネル大漏水対策状況」参照)
■対象設備
・各種トンネル、下水道施設(処理場・建物、本管)、鉄道施設、ダム(監査路、提体)、砂防堰堤、
地下駐車場、ビル(地下室、ピット)など
①ひび割れ・打継目の幅：0.2ｍｍ～2cm程度
②コンクリート構築厚さ：20cm程度以上
③作業条件：作業環境 0～40℃程度
④その他条件
・塩分混入については、問題なし
・油分、強酸が混入している場合は検討が必要
・大漏水への対応は、個別検討。特殊な方法により対応可能(掲載画像「下水幹線トンネル大漏水対策状況」参照)
■対象設備
・各種トンネル、下水道施設(処理場・建物、本管)、鉄道施設、ダム(監査路、提体)、砂防堰堤、
地下駐車場、ビル(地下室、ピット)など
使用する機械・工具
- エアブロー
- 撹拌機
- 硬化促進剤注入ポンプ
- 高所作業車
- 混合機
- 主材注入ポンプ
- 注入バルブ
- 注入用高圧パッカー
- 発動発電機
- ハンマードリル
施工事例・施工実績
施工手順
カタログ
