アルミ製 垂直傾斜面用足場ブラケット「アルウォーク」
2023/05/08 更新-

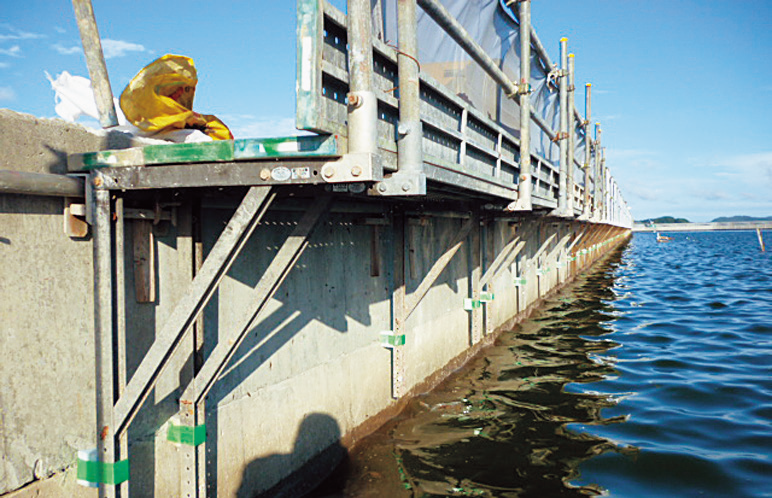

施工事例写真：護岸嵩上げ工事
-

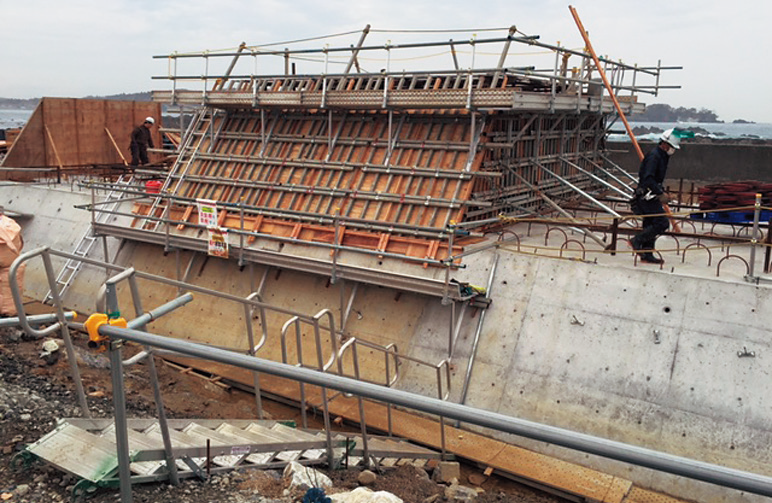

施工事例写真：漁港災害復旧工事
NETIS登録番号：KKK-170004-VE
概要
・コンクリート型枠設置・撤去用のアルミ製仮設足場ブラケット
・垂直・傾斜面用のアルミ製仮設足場ブラケット
新規性
・許容荷重（200kg）を低下させることなく、材質を鋼製からアルミ製に変えた。
・勾配調整用の角度調整穴を設けた。
・製品上部背面側に取外し可能なフックを設けた。
・製品上部張出側に手すり柱の差込み口を設けた。
・製品上部背面側に手すり柱の差込み口を設けた。（オプション）
・折りたたみ可能な構造にした。
・勾配調整用の角度調整穴を設けた。
・製品上部背面側に取外し可能なフックを設けた。
・製品上部張出側に手すり柱の差込み口を設けた。
・製品上部背面側に手すり柱の差込み口を設けた。（オプション）
・折りたたみ可能な構造にした。
期待される効果
1．材質をアルミ製に変えたことにより、
・軽量となるため、持ち運びが容易で安全に設置可能となる。
・沿岸部に長期間設置しても、錆による劣化破損の影響を受けにくい。
2．角度調整穴を設けたことにより、垂直のみならず傾斜面（約1割勾配まで）の足場ブラケットとしても活用できる。
3．取外し可能なフックを設けることにより、
・フックを付けた場合は、型枠の側面に取り付ける補強材（丸バタ、角バタ）に設置可能となる。
・フックを外した場合は、コンクリート躯体に直接設置できる。（テールアルメ等のコンクリート2次製品にもオプションの専用金具で設置可）
4．手すり柱の差込み口を設けることにより、手すりを容易に設置できる。（アルミ製の手すり柱および手すりをオプションで対応可）
5．製品上部背面側に手すり柱の差込み口を設けることにより、内手すりを容易に設置できるため、天端部での転落防止が可能となる。
6．折りたたみができるため、保管スペースや運搬コストを低減することができる。
・軽量となるため、持ち運びが容易で安全に設置可能となる。
・沿岸部に長期間設置しても、錆による劣化破損の影響を受けにくい。
2．角度調整穴を設けたことにより、垂直のみならず傾斜面（約1割勾配まで）の足場ブラケットとしても活用できる。
3．取外し可能なフックを設けることにより、
・フックを付けた場合は、型枠の側面に取り付ける補強材（丸バタ、角バタ）に設置可能となる。
・フックを外した場合は、コンクリート躯体に直接設置できる。（テールアルメ等のコンクリート2次製品にもオプションの専用金具で設置可）
4．手すり柱の差込み口を設けることにより、手すりを容易に設置できる。（アルミ製の手すり柱および手すりをオプションで対応可）
5．製品上部背面側に手すり柱の差込み口を設けることにより、内手すりを容易に設置できるため、天端部での転落防止が可能となる。
6．折りたたみができるため、保管スペースや運搬コストを低減することができる。
適用条件
① 自然条件
・特になし
② 現場条件
・製品設置スペースとして、1m×0.5m程度必要
③ 技術提供可能地域
・全国提供可能
④ 関係法令等
・国土交通省「土木工事安全施工技術指針」（平成21年3月）
・特になし
② 現場条件
・製品設置スペースとして、1m×0.5m程度必要
③ 技術提供可能地域
・全国提供可能
④ 関係法令等
・国土交通省「土木工事安全施工技術指針」（平成21年3月）
| CADデータのダウンロードはこちら（外部サイト） |
